Οι διαστάσεις και ο κατάλογος των εξαρτημάτων σωλήνων NPT είναι οι ίδιοι από διαφορετικούς προμηθευτές.
Υλικό Τύποι εξαρτημάτων σωληνώσεων όπως ανοξείδωτος χάλυβας, ορείχαλκος και πλαστικό.
Ηνωμένο Βασίλειο και ΗΠΑ NPT εφαρμογή εξαρτημάτων σωληνώσεων σπειρωμάτων σε εξαρτήματα σωληνώσεων οργάνων και εξαρτημάτων βιομηχανικών σωληνώσεων.
Προσαρμογείς προσαρμογέων σωλήνων NPT στην συγκολλητική υποδοχή, NPT θηλυκό, SAE ORB, αρσενικό BSPT, αρσενικό ORFS, σύνδεσμος σωλήνα DIN 2353, μετρικό δακτύλιο o-κλπ.
Σχήμα του προσαρμογέα σωλήνων NPT όπως ευθεία, αγκώνα, τσάι, σταυρός, μειωτήρας.
Μπορούμε επίσης να προμηθεύουμε εξαρτήματα έως 2 ιντσών.

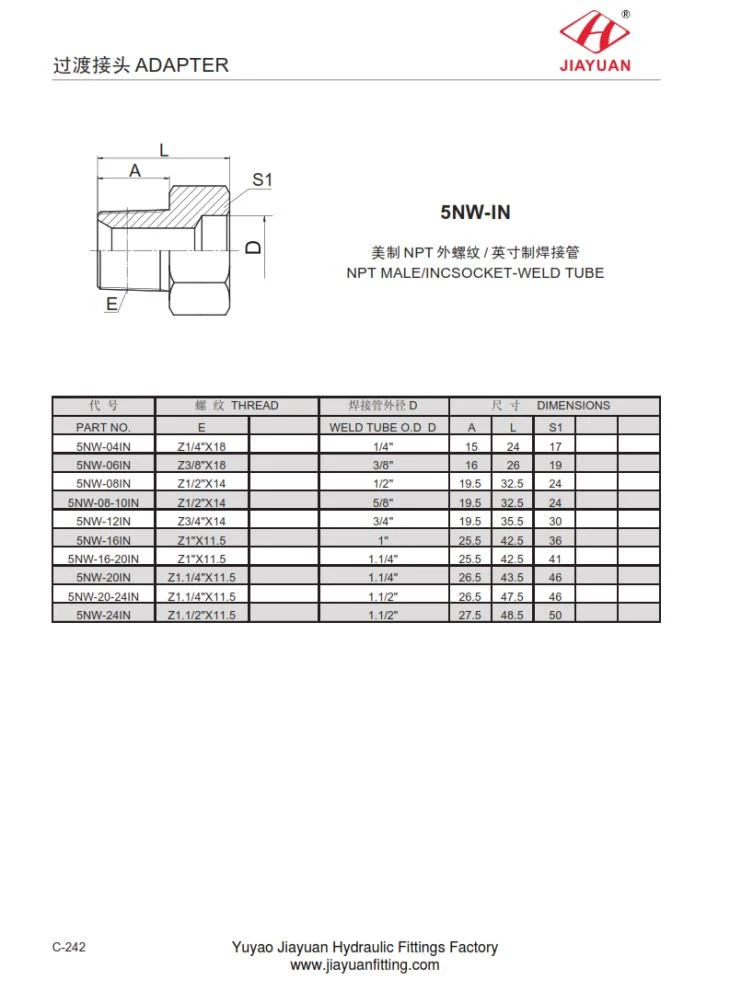

5NW-IN NPT ΜΗΧΑΝΗ / INCSOCKET-WELD σωληνώσεων σωλήνα μέγεθος διάγραμμα σύνδεσης ως εξής:
ΘΥΡΑ Δ | ρε | ΔΙΑΣΤΑΣΗ S | |||
PAR T Όχι . | μι | WEL D TUB E O. D ρε | ΕΝΑ | μεγάλο | S 1 |
5NW-04I Ν | Z1 / 4 "Χ1 8 | 1/4 " | 1 5 | 2 4 | 1 7 |
5NW-06I Ν | Z3 / 8 "X1 8 | 3/8 " | 1 6 | 2 6 | 1 9 |
5NW-08I Ν | Z1 / 2 "Χ1 4 | 1/2 " | 19. 5 | 32. 5 | 2 4 |
5NW-08-10I Ν | Z1 / 2 "Χ1 4 | 5/8 " | 19. 5 | 32. 5 | 2 4 |
5NW-12I Ν | Z3 / 4 "Χ1 4 | 3/4 " | 19. 5 | 35. 5 | 3 0 |
5NW-16I Ν | Z1 "Χ11 | 1 " | 25. 5 | 42. 5 | 3 6 |
5NW-16-20I Ν | Z1 "Χ11 | 1 . 1/4 " | 25. 5 | 42. 5 | 4 1 |
5NW-20I Ν | Ζ1.1 / 4 "Χ11 | 1 . 1/4 " | 26. 5 | 43. 5 | 4 6 |
5NW-20-24I Ν | Ζ1.1 / 4 "Χ11 | 1 . 1/2 " | 26. 5 | 47. 5 | 4 6 |
5NW-24I N | Ζ1.1 / 2 "Χ11 | 1 . 1/2 " | 27. 5 | 48. 5 | 5 0 |
