Κατηγορία προϊόντων: Προσαρμογείς υδραυλικής προσαρμογής JIC για σωλήνωση σύνδεσης ρευστού
Πρότυπο προϊόντος: ISO 8434-2, SAE J514.
Υλικό: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή κράμα χαλκού.
Έξοδος σωλήνων JIC σε άλλη ακραία σύνδεση ως ακολούθως: Συγκολλητικά στεγανοποιητικά τύπου BSP τύπου Ε, G, H, εξαρτήματα σειράς ISO 6149, εξαρτήματα JIS B2351, εξαρτήματα ISO 11926 και SAE J1926 ORB, εξαρτήματα DIN 3852 και ISO 1179, εξαρτήματα ISO 9974 κ.λπ.

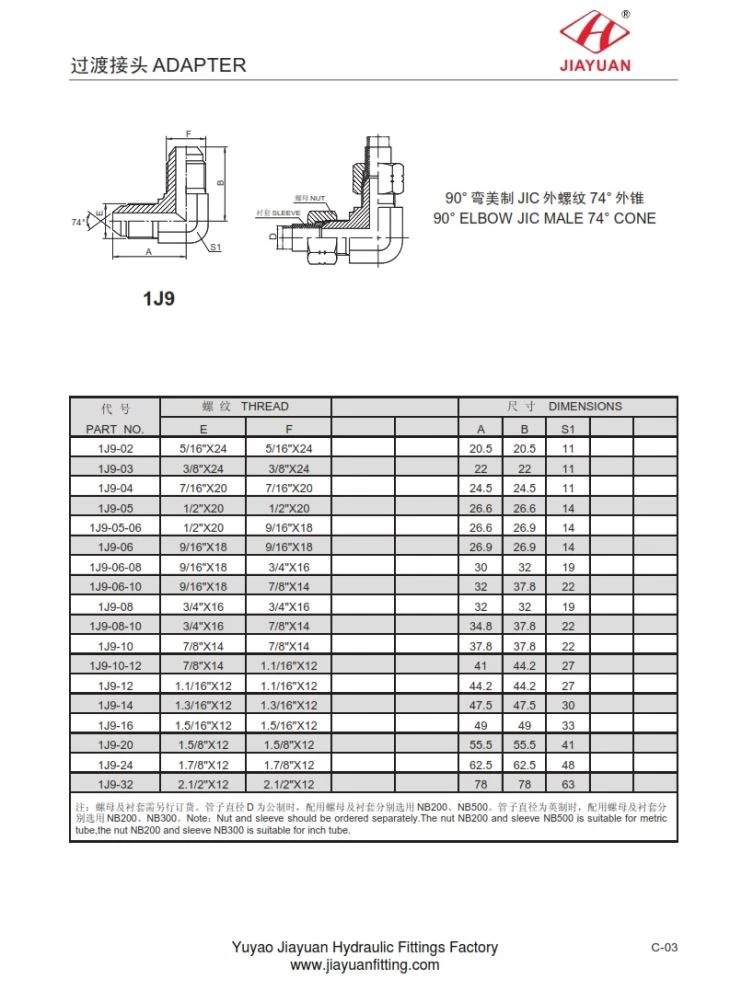

1J9 90 ° ELBOW JIC MALE 74 ° CONE Διάγραμμα διαστάσεων ως εξής:
PA RT Ναι . | T HR EA D | DIM E N S I O NS | |||||
μι | φά | ΕΝΑ | σι | S 1 | |||
1 J 9-02 | 5/16 " Χ 24 | 5/16 " Χ 24 | 20.5 | 20.5 | 11 | ||
1 J 9-03 | 3/8 " Χ 24 | 3/8 " Χ 24 | 22 | 22 | 11 | ||
1 J 9-04 | 7/16 " Χ 20 | 7/16 " Χ 20 | 24.5 | 24.5 | 11 | ||
1 J 9-05 | 1/2 " Χ 20 | 1/2 " Χ 20 | 26.6 | 26.6 | 14 | ||
1 J 9 - 05 - 06 | 1/2 " Χ 20 | 9/16 " Χ 18 | 26.6 | 26.9 | 14 | ||
1 J 9 - 06 | 9/16 " Χ 18 | 9/16 " Χ 18 | 26.9 | 26.9 | 14 | ||
1 J 9 - 06-08 | 9/16 " Χ 18 | 3/4 " Χ 16 | 30 | 32 | 19 | ||
1 J 9 - 06-10 | 9/16 " Χ 18 | 7/8 " Χ 14 | 32 | 37.8 | 22 | ||
1 J 9-08 | 3/4 " Χ 16 | 3/4 " Χ 16 | 32 | 32 | 19 | ||
1 J 9 - 08 - 10 | 3/4 " Χ 16 | 7/8 " Χ 14 | 34.8 | 37.8 | 22 | ||
1 J 9-10 | 7/8 " Χ 14 | 7/8 " Χ 14 | 37.8 | 37.8 | 22 | ||
1 J 9-10-12 | 7/8 " Χ 14 | 1.1 / 16 " Χ 12 | 41 | 44.2 | 27 | ||
1 J 9-12 | 1.1 / 16 " Χ 12 | 1.1 / 16 " Χ 12 | 44.2 | 44.2 | 27 | ||
1 J 9-14 | 1.3 / 16 " Χ 12 | 1.3 / 16 " Χ 12 | 47.5 | 47.5 | 30 | ||
1 J 9-16 | 1,5 / 16 " Χ 12 | 1,5 / 16 " Χ 12 | 49 | 49 | 33 | ||
1 J 9-20 | 1,5 / 8 " Χ 12 | 1,5 / 8 " Χ 12 | 55.5 | 55.5 | 41 | ||
1 J 9-24 | 1,7 / 8 " Χ 12 | 1,7 / 8 " Χ 12 | 62.5 | 62.5 | 48 | ||
1 J 9 - 32 | 2.1 / 2 " Χ 12 | 2.1 / 2 " Χ 12 | 78 | 78 | 63 | ||
