Μετρικός σωλήνας για περιστρεφόμενα εξαρτήματα σύνδεσης
Βιομηχανικά Πρότυπα: DIN 2353
Στυλ σύνδεσης E έως F: 24°κώνος άκρο να περιστρέφεται με o-ring
Σχήμα: Αγκώνας 90 μοιρών
Υλικό συναρμολογήσεων: Χάλυβας άνθρακα

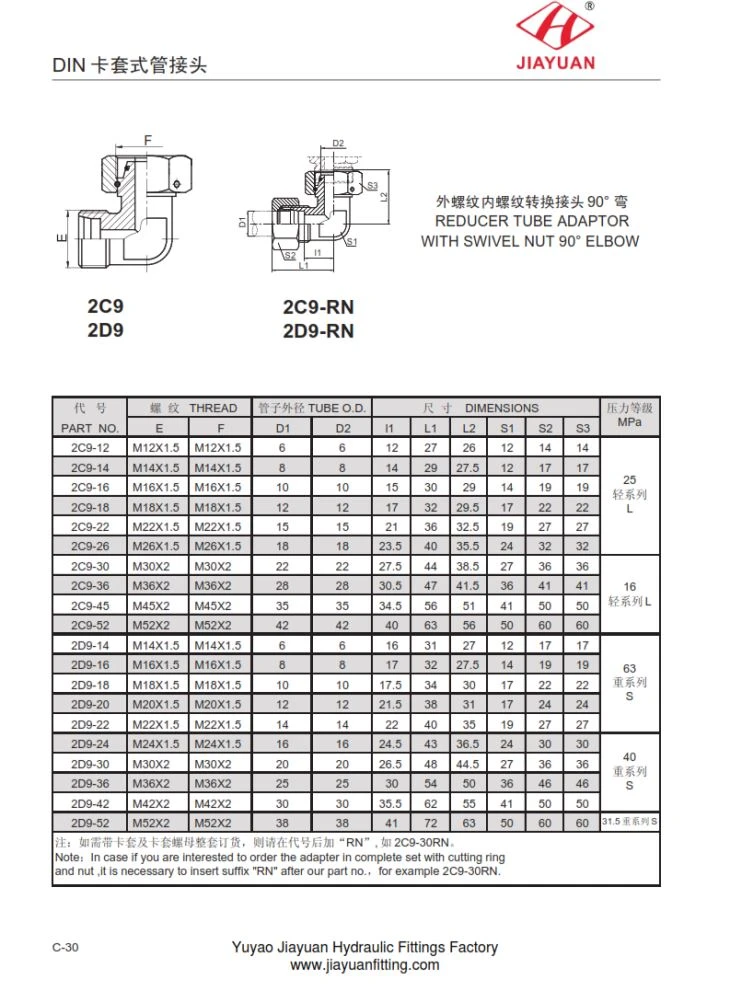

Προσαρμογέας σωλήνα μειωτήρας 2C9-RN μειωτήρα με καρπούς με τοποθέτηση σωλήνα αγκώνα DIN2353 Διαστάσεων Διάγραμμα πίνακα ως εξής
ΜΈΡΟς ΌΧΙ. ΣΩΛΉΝΑς ΝΗΜΆΤΩΝ O.D.
E F D1 D2
2C9-12 M12X1.5 M12X1.5 6 6
2C9-14 M14X1.5 M14X1.5 8 8
2C9-16 M16X1.5 M16X1.5 10 10
2C9-18 M18X1.5 M18X1.5 12 12
2C9-22 M22X1.5 M22X1.5 15 15
2C9-26 M26X1.5 M26X1.5 18 18
2C9-30 M30X2 M30X2 22 22
2C9-36 M36X2 M36X2 28 28
2C9-45 M45X2 M45X2 35 35
2C9-52 M52X2 M52X2 42 42
2D9-14 M14X1.5 M14X1.5 6 6
2D9-16 M16X1.5 M16X1.5 8 8
2D9-18 M18X1.5 M18X1.5 10 10
2D9-20 M20X1.5 M20X1.5 12 12
2D9-22 M22X1.5 M22X1.5 14 14
2D9-24 M24X1.5 M24X1.5 16 16
2D9-30 M30X2 M30X2 20 20
2D9-36 M36X2 M36X2 25 25
2D9-42 M42X2 M42X2 30 30
2D9-52 M52X2 M52X2 38 38
