Τύποι προϊόντων: 1FO9-OG o εξαρτήματα στεγανοποίησης δακτυλίου προσόψεως
Πρότυπα βιομηχανίας: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2, ISO 11926-2
Σύνδεση τύπου E προς F:
90 ° ELWOW ORFS ΑΝΔΡΙΚΑ ΣΚΟΥΛΑΡΙΚΙΑ O-RING / SAE O-ΔΑΧΤΥΛΙΔΙΩΝ BOSS S-SERIES
Σχήμα: Αγκώνας.
Συσκευές ORFS Ρύθμιση πίεσης λειτουργίας: 3215 psi έως 5800 psi, 216 bar έως 400 bar.
Επίπεδες όψεις Το κιτ μεγέθους δακτυλίων Orfs o και ο σχεδιασμός στεγανοποίησης δακτυλίων O προσφέρουμε επίσης.
Διαφορά μεταξύ της στεγανοποίησης του δακτυλίου o και της στεγανοποίησης του δακτυλίου
Υλικά εξαρτήματος: Ορείχαλκος; Χάλυβας άνθρακα. Ανοξείδωτο ατσάλι
Εφαρμογή: Γεωργικός Εξοπλισμός, Διαδικασία Αυτοκινήτων, Χημική Μεταφορά, Εξοπλισμός Κατασκευής, Μεταφορά Καυσίμων, Υδραυλική, Εξοπλισμός Παραγωγής, Θαλάσσια, Χειρισμός Υλικών, Κινητός Εξοπλισμός, Oilfield, Συσκευασία, Μεταφορές

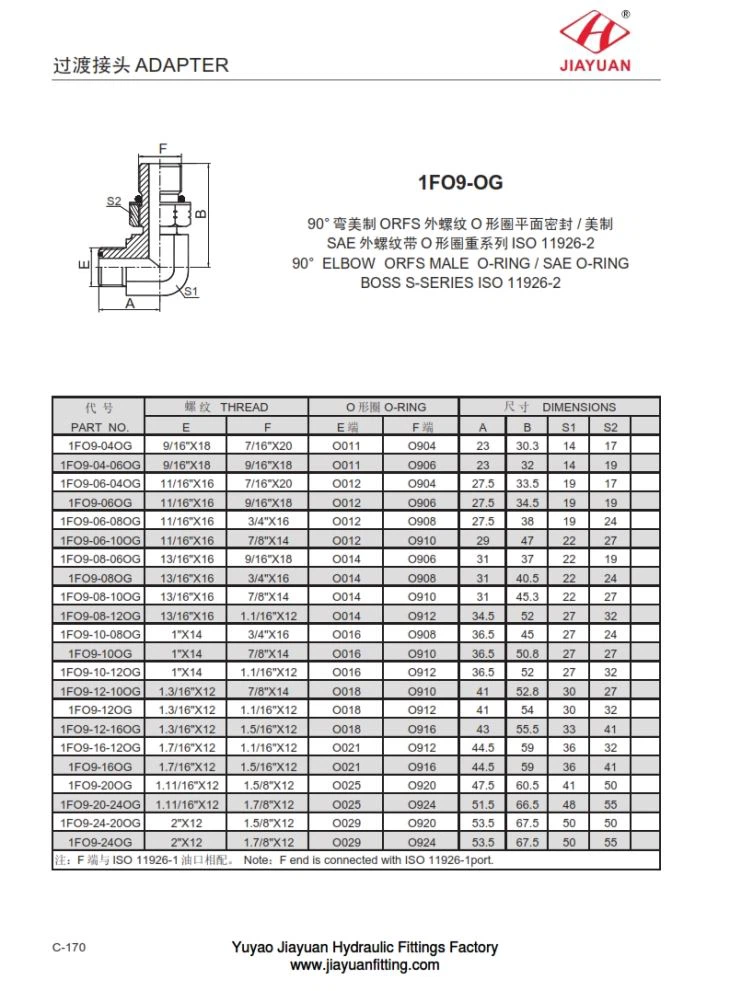

1FO9-OG 90 ° αγκώνα ORFS αρσενικό o-δακτύλιο / sae o-δακτύλιο boss s-series διάσταση πίνακας μεγέθους ως εξής:
PA RT Ναι . | T HR EA D | Ο O- RING | DIM E N S I O NS | ||||||
μι | φά | μι | φά | ΕΝΑ | σι | S 1 | S 2 | ||
1 FO 9 - 04 O G | 9/16 " Χ 18 | 7/16 " Χ 20 | O 011 | Ο 904 | 23 | 30.3 | 14 | 17 | |
1 FO 9 - 04 - 06 O G | 9/16 " Χ 18 | 9/16 " Χ 18 | O 011 | O 906 | 23 | 32 | 14 | 19 | |
1 FO 9 - 06 - 04 O G | 11/16 " Χ 16 | 7/16 " Χ 20 | 0 012 | Ο 904 | 27.5 | 33.5 | 19 | 17 | |
1 FO 9 - 06 O G | 11/16 " Χ 16 | 9/16 " Χ 18 | 0 012 | O 906 | 27.5 | 34.5 | 19 | 19 | |
1 FO 9 - 06 - 08 O G | 11/16 " Χ 16 | 3/4 " Χ 16 | 0 012 | Ο 908 | 27.5 | 38 | 19 | 24 | |
1 FO 9 - 06 - 10 O G | 11/16 " Χ 16 | 7/8 " Χ 14 | 0 012 | Ο 910 | 29 | 47 | 22 | 27 | |
1 FO 9 - 08 - 06 O G | 13/16 " Χ 16 | 9/16 " Χ 18 | 014 | O 906 | 31 | 37 | 22 | 19 | |
1 FO 9 - 08 O G | 13/16 " Χ 16 | 3/4 " Χ 16 | 014 | Ο 908 | 31 | 40.5 | 22 | 24 | |
1 FO 9 - 08 - 10 O G | 13/16 " Χ 16 | 7/8 " Χ 14 | 014 | Ο 910 | 31 | 45.3 | 22 | 27 | |
1 FO 9 - 08 - 12 O G | 13/16 " Χ 16 | 1.1 / 16 " Χ 12 | 014 | Ο 912 | 34.5 | 52 | 27 | 32 | |
1 FO 9 - 10 - 08 O G | 1 " Χ 14 | 3/4 " Χ 16 | Ο 016 | Ο 908 | 36.5 | 45 | 27 | 24 | |
1 FO 9-10 O G | 1 " Χ 14 | 7/8 " Χ 14 | Ο 016 | Ο 910 | 36.5 | 50.8 | 27 | 27 | |
1 FO 9-10 - 12 O G | 1 " Χ 14 | 1.1 / 16 " Χ 12 | Ο 016 | Ο 912 | 36.5 | 52 | 27 | 32 | |
1 FO 9 - 12 - 10 O G | 1.3 / 16 " Χ 12 | 7/8 " Χ 14 | Ο 018 | Ο 910 | 41 | 52.8 | 30 | 27 | |
1 FO 9 - 12 O G | 1.3 / 16 " Χ 12 | 1.1 / 16 " Χ 12 | Ο 018 | Ο 912 | 41 | 54 | 30 | 32 | |
1 FO 9 - 12 - 16 O G | 1.3 / 16 " Χ 12 | 1,5 / 16 " Χ 12 | Ο 018 | Ο 916 | 43 | 55.5 | 33 | 41 | |
1 FO 9 - 16 - 12 O G | 1.7 / 16 " Χ 12 | 1.1 / 16 " Χ 12 | 0221 | Ο 912 | 44.5 | 59 | 36 | 32 | |
1 FO 9-16 O G | 1.7 / 16 " Χ 12 | 1,5 / 16 " Χ 12 | 0221 | Ο 916 | 44.5 | 59 | 36 | 41 | |
1 FO 9 - 20 O G | 1,11 / 16 " Χ 12 | 1,5 / 8 " Χ 12 | 025 | Ο 920 | 47.5 | 60.5 | 41 | 50 | |
1 FO 9 - 20 - 24 O G | 1,11 / 16 " Χ 12 | 1,7 / 8 " Χ 12 | 025 | Ο 924 | 51.5 | 66.5 | 48 | 55 | |
1 FO 9 - 24 - 20 O G | 2 " Χ 12 | 1,5 / 8 " Χ 12 | 029 | Ο 920 | 53.5 | 67.5 | 50 | 50 | |
1 FO 9 - 24 O G | 2 " Χ 12 | 1,7 / 8 " Χ 12 | 029 | Ο 924 | 53.5 | 67.5 | 50 | 55 | |
φά I S 11926 - 1 Σημείωση Τελείωσα την εργασία μου με το βιβλίο 11926 - 1ορ. | |||||||||
