Εξαρτήματα αγκώνων 45 βαθμού, από το τέλος νημάτων σωλήνων BSPT στο συνδετήρα σωλήνων κώνων BSPP 60 βαθμού.
Το υλικό είναι σφυρήλατος χάλυβας άνθρακα.
Πληρούν τα πρότυπα ISO 8434-6 και BS 5200

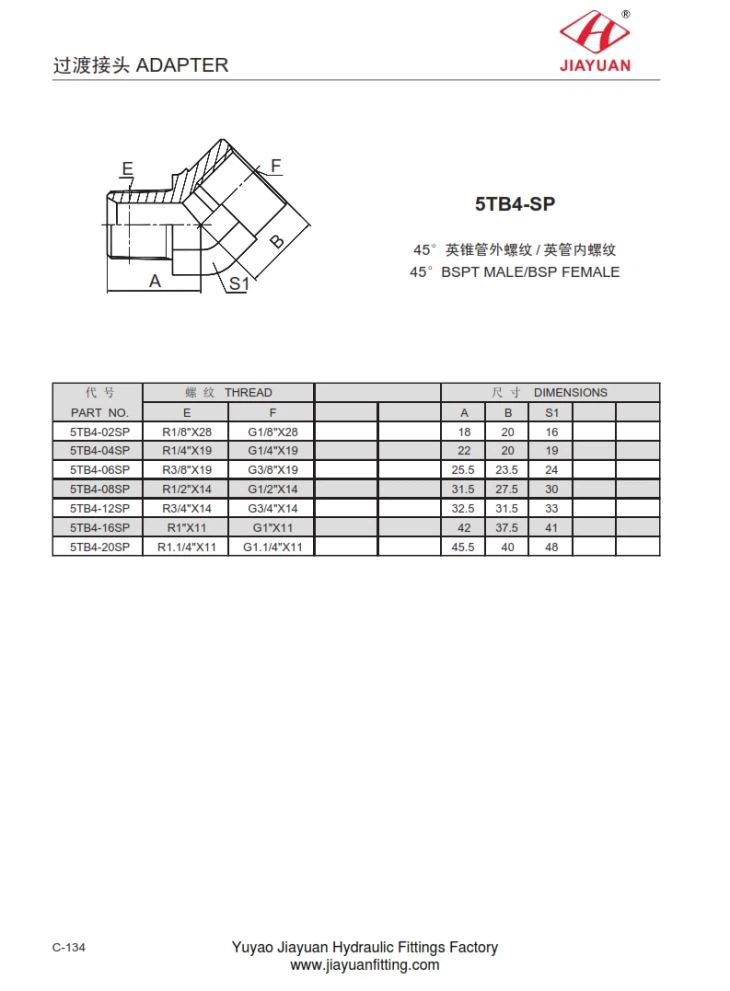

5TB4-SP 45°BSPT ΑΡΣΕΝΙΚΌ/BSP ΘΗΛΥΚΌ διάγραμμα μεγέθους συνδετήρων σωλήνων ως εξής:
ΜΈΡΟς ΌΧΙ. | Νήμα | Διαστάσεις | |||||
E | F | A | B | S1 | |||
5TB4-02SP | R1/8"X28 | G1/8"X28 | 18 | 20 | 16 | ||
5TB4-04SP | R1/4"X19 | G1/4"X19 | 22 | 20 | 19 | ||
5TB4-06SP | R3/8"X19 | G3/8"X19 | 25.5 | 23.5 | 24 | ||
5TB4-08SP | R1/2"X14 | G1/2"X14 | 31.5 | 27.5 | 30 | ||
5TB4-12SP | R3/4"X14 | G3/4"X14 | 32.5 | 31.5 | 33 | ||
5TB4-16SP | R1"X11 | G1"X11 | 42 | 37.5 | 41 | ||
5TB4-20SP | R1.1/4"X11 | G1.1/4"X11 | 45.5 | 40 | 48 | ||
