Είναι επίσης μερικές φορές ονομάζεται National Pipe Thread, NPTF (F για Καύσιμο), American Standard Taper ή απλά "σωλήνας".
Τύποι προσαρμογέων NPT: αρσενικό ή θηλυκό προσαρμογέα
Πρότυπο προϊόντος: ISO 11926-3, SAE J514 και BS 5200
Το μέγεθος του διαγράμματος μεγέθους προσαρμογέων NPT είναι 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT κλπ.
Υλικό: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή κράμα χαλκού
Σχήμα των προσαρμογέων προσαρμογής NPT: ευθεία, αγκώνα, τσάι, σταυρός, μειωτής κλπ.
Προσαρμογείς προσαρμογής NPT σε περιστρεφόμενο εξάρτημα, μετρικό προσαρμογέα, προσαρμογέα bspp, προσαρμογέα SAE κλπ.

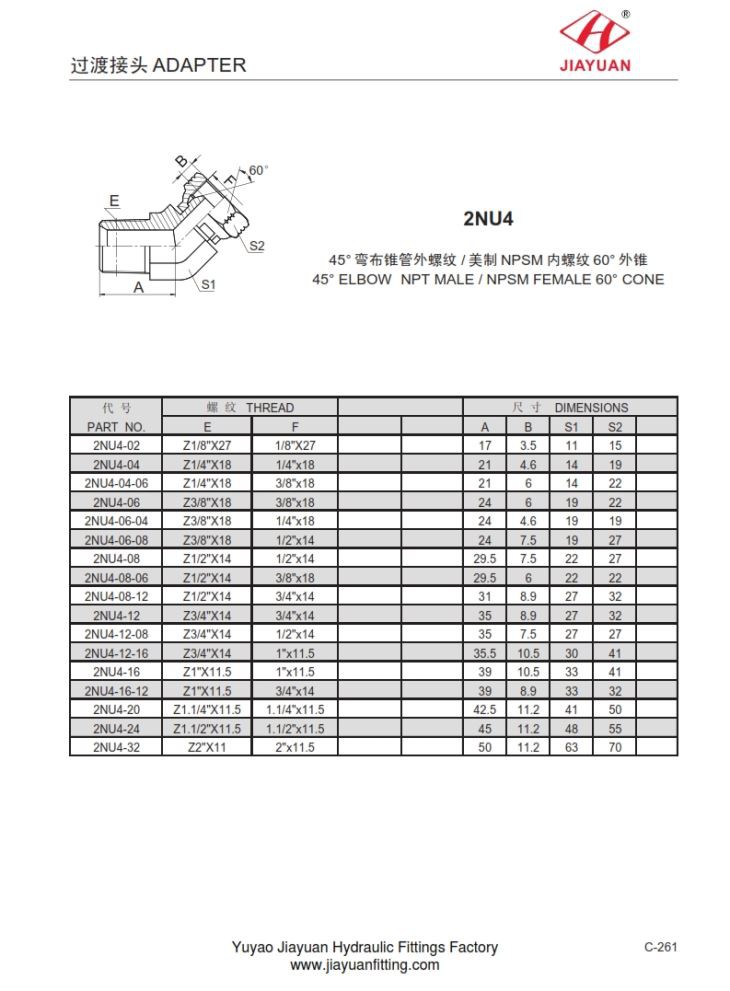

2NU4 45 ° ELBOW NPT MALE / NPSM FEMALE Διαστάσεις προσαρμογέα 60 ° CONE ως εξής:
PA RT Ναι . | T HR EA D | DIM E N S I O NS | |||||
μι | φά | ΕΝΑ | σι | S 1 | S 2 | ||
2NU4 - 02 | Z 1/8 " Χ 27 | 1/8 " Χ 27 | 17 | 3.5 | 11 | 15 | |
2NU4 - 04 | Z 1/4 " Χ 18 | 1/4 " χ 18 | 21 | 4.6 | 14 | 19 | |
2NU4 - 04 - 06 | Z 1/4 " Χ 18 | 3/8 " χ 18 | 21 | 6 | 14 | 22 | |
2NU4 - 06 | Z 3/8 " Χ 18 | 3/8 " χ 18 | 24 | 6 | 19 | 22 | |
2NU4 - 06 - 04 | Z 3/8 " Χ 18 | 1/4 " χ 18 | 24 | 4.6 | 19 | 19 | |
2NU4 - 06 - 08 | Z 3/8 " Χ 18 | 1/2 " x 14 | 24 | 7.5 | 19 | 27 | |
2NU4 - 08 | Z 1/2 " Χ 14 | 1/2 " x 14 | 29.5 | 7.5 | 22 | 27 | |
2NU4 - 08 - 06 | Z 1/2 " Χ 14 | 3/8 " χ 18 | 29.5 | 6 | 22 | 22 | |
2NU4 - 08 - 12 | Z 1/2 " Χ 14 | 3/4 " χ 14 | 31 | 8.9 | 27 | 32 | |
2NU4 - 12 | Z 3/4 " Χ 14 | 3/4 " χ 14 | 35 | 8.9 | 27 | 32 | |
2NU4 - 12-08 | Z 3/4 " Χ 14 | 1/2 " x 14 | 35 | 7.5 | 27 | 27 | |
2NU4 - 12 - 16 | Z 3/4 " Χ 14 | 1 " χ 11.5 | 35.5 | 10.5 | 30 | 41 | |
2NU4 - 16 | Ζ 1 " Χ 11.5 | 1 " χ 11.5 | 39 | 10.5 | 33 | 41 | |
2NU4 - 16 - 12 | Ζ 1 " Χ 11.5 | 3/4 " χ 14 | 39 | 8.9 | 33 | 32 | |
2NU4 - 20 | Z 1.1 / 4 " Χ 11.5 | 1.1 / 4 " χ 11.5 | 42.5 | 11.2 | 41 | 50 | |
2NU4-24 | Ζ 1.1 / 2 " Χ 11.5 | 1.1 / 2 " χ 11.5 | 45 | 11.2 | 48 | 55 | |
2NU4 - 32 | Ζ 2 " Χ 11 | 2 " χ 11.5 | 50 | 11.2 | 63 | 70 | |
