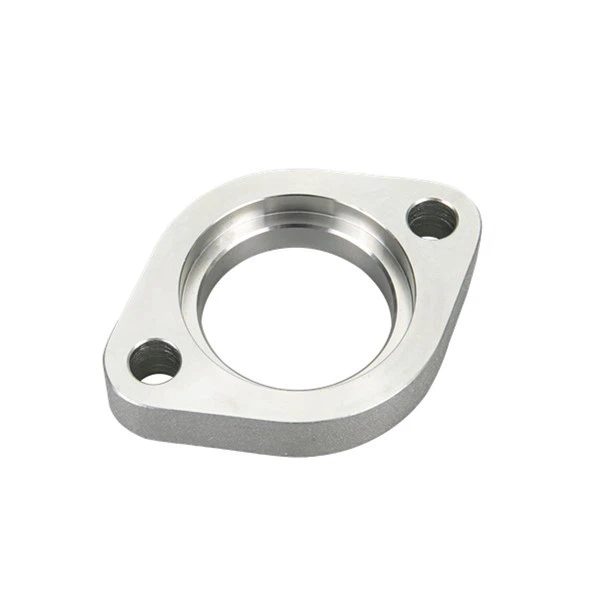

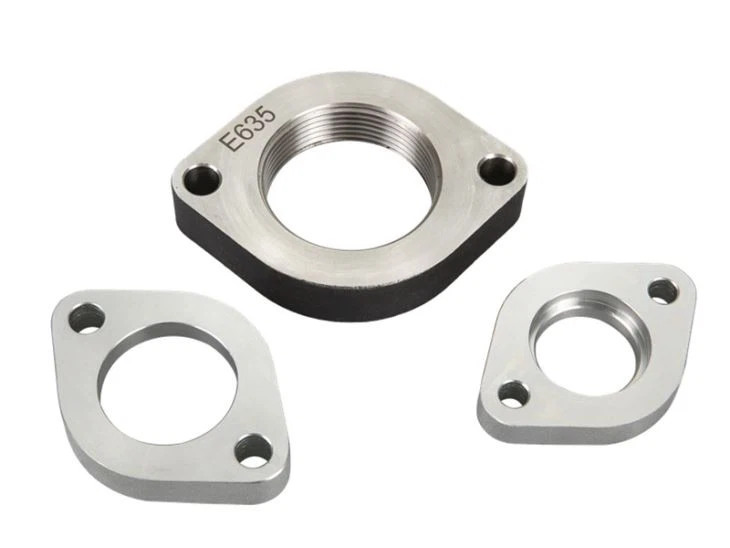

Sae κωδικός 61 2-βίδα συνδέσεις φλάντζας χρησιμοποιείται ως υδραυλική φλάντζα σφιγκτήρες, μόνο χαμηλή πίεση εργασίας βαθμολογία, όπως το SAE J518-1 (κωδικός 61) συνδέσεις, αλλά δεν είναι SAE J518-1 4-βίδα φλάντζα συνδέσεις.
Σφιγκτήρες φλάντζας κωδικού 61 που χρησιμοποιούνται στα ίδια πρότυπα των διαστάσεων θύρας SAE J518-1, διαστάσεις κεφαλής φλάντζας, επίσης συμβατές με συνδέσεις θύρας ISO 6162-1 και κεφαλές φλάντζας.
Υλικό των συνδέσεων σφιγκτήρων φλάντζας SAE 2-βιδών:
Φλάντζα σφιγκτήρες υλικό είναι χάλυβα άνθρακα C45, ανοξείδωτο χάλυβα 304, 316 ή 316L.
Εξάγωνο βίδες κεφαλής ή βίδες κεφαλής υποδοχής της κατηγορίας ιδιοκτησίας 10.9 (ελάχιστο)
Οι ροδέλες είναι σύμφωνες με το πρότυπο ISO 7089 τύπου Α, κλάση 300HV
O-ring Σφραγίδες είναι NBR (Νιτρίλιο) με σκληρότητα 90±5 IRHD
Προστασία από τη διάβρωση
Όλες οι φλάντζες από χάλυβα άνθρακα πρέπει να είναι επικαλυμμένες ή επικαλυμμένες με κατάλληλο υλικό που διέρχεται από άλας 72 h
δοκιμή ψεκασμού σύμφωνα με το ASTM B117 (ISO 9227).
Απαίτηση πίεσης/θερμοκρασίας
Δοκιμή πίεσης: Η δοκιμή έκρηξης και οι κυκλικές δοκιμές αντοχής διεξάγονται σύμφωνα με το πρότυπο ISO 19879.
Θερμοκρασίες: Σύνδεσμοι σφιγκτήρα φλάντζας χάλυβα άνθρακα που χρησιμοποιούνται σε θερμοκρασίες υγρών μεταξύ –40°C και +120 ºC. Σφιγκτήρες φλάντζας από ανοξείδωτο χάλυβα που χρησιμοποιούνται σε θερμοκρασίες μεταξύ –60 °C και +50 °C.
Διαστάσεις του σφιγκτήρα φλάντζας μπουλονιών 61 2
Μέρος όχι. Επεξήγηση: FCO-xx(Αριθμός παύλας)
Σφιγκτήρας φλάντζας κωδικού 61 για χρήση με μετρικές βίδες από άνθρακα μεγέθους χάλυβα DN 32 (-20)
Οβάλ Φλάντζα Σύνδεση για αεροσυμπιεστή
FCA-xx(L7 μέγεθος) Είναι διαφορά L7 μέγεθος από SAE J518-2 seres.
Μέρος Αρ. | d4 | δ5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | R2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |

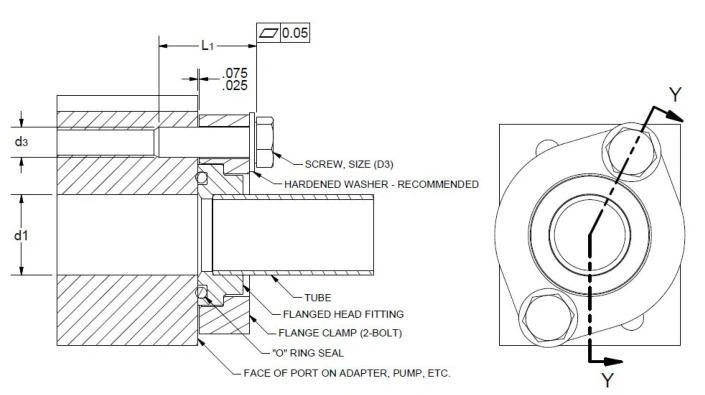

Σχέδιο συναρμολόγησης – σφιγκτήρας φλάντζας, κεφαλή φλάντζας, βίδες, πλυντήριο και θύρα
Διαστάσεις, ροπές και πιέσεις για συγκροτήματα σφιγκτήρα φλάντζας κωδικού 61
τύπος 1 με τη μετρική κατηγορία βιδών 10.9.
τύπος 2 με τη βίδα ίντσας grage 8.
Μέγεθος εξόρμησης διαγώνιας επιτραπέζιας φλάντζας στο κανονικό μέγεθος φλάντζας στο μέγεθος DN
Κωδικός SAE J518 61/62 Μέγεθος εξόρμησης φλάντζας Ονομαστικό μέγεθος φλάντζας Ονομαστικό μέγεθος σε ονομαστικό μέγεθος DN mm
SAE J518 κωδικός 61/62 Μέγεθος εξόρμησης φλάντζας | Ονομαστικό μέγεθος φλάντζας σε | Ονομαστικό μέγεθος DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
