Τύποι προϊόντων: Εξαρτήματα προσαρμογέα SAE υδραυλικών φλαντζών 1FFL ORFS
Πρότυπα βιομηχανίας: ISO 6162 ISO 8434-3 SAE J1453
Σύνδεση τύπου E προς F: ORFS MALE FLANGE O-RING / L-SERIES ISO 6162-1
Σχήμα: Αγκώνας, ευθεία, μπλοκ κλπ.
Πίεση λειτουργίας: Ο κωδικός SAE 61 είναι 2,5 έως 31,5 Mpa. Ο κωδικός SAE 62 είναι 40 Mpa.
Υλικά εξαρτήματος: Ορείχαλκος; Χάλυβας άνθρακα. Ανοξείδωτο ατσάλι
Εφαρμογή: Γεωργικός Εξοπλισμός, Διαδικασία Αυτοκινήτων, Χημική Μεταφορά, Εξοπλισμός Κατασκευής, Μεταφορά Καυσίμων, Υδραυλική, Εξοπλισμός Παραγωγής, Ναυτιλία, Χειρισμός Υλικών, Κινητός Εξοπλισμός, πετρελαιοφόρο, Συσκευασία, Μεταφορές

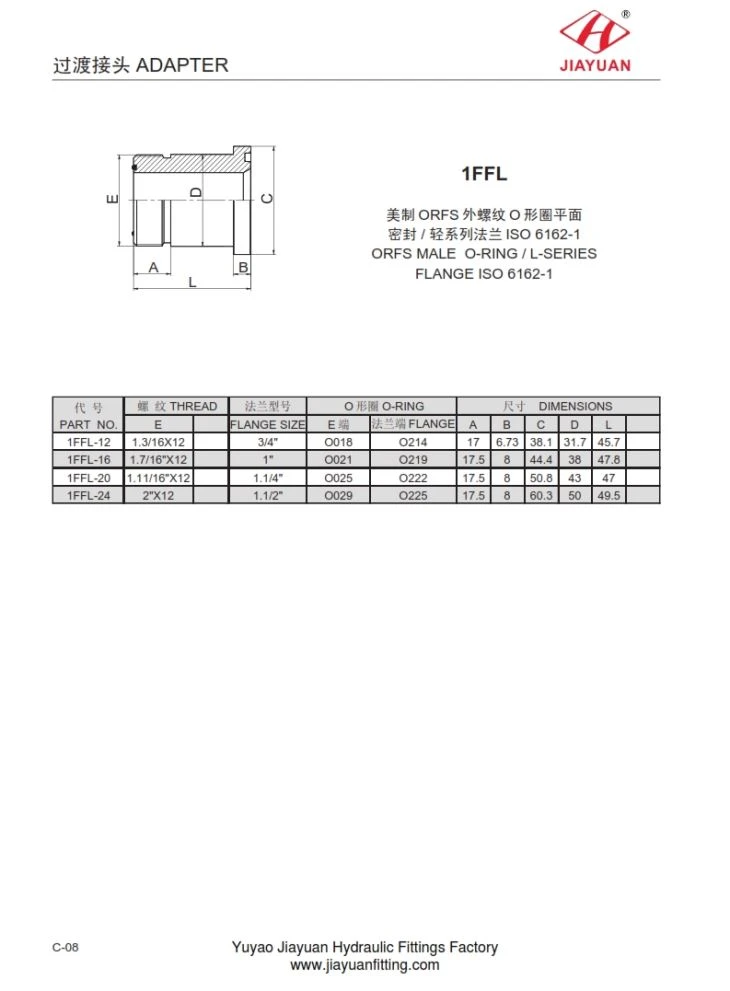

1FFL ORFS αρσενικό δακτύλιο Ο / δακτύλιος υδραυλική φλάντζα σειράς ISO 6162-1 Διάγραμμα πίνακα μεγέθους διαστάσεων ως εξής
ΜΕΡΟΣ ΟΧΙ. | ΝΗΜΑ | Ο O-RING | ΔΙΑΣΤΑΣΕΙΣ | ||||||||
μι | ΑΡΙΘΜΟΣ ΑΝΟΙΓΜΑΤΟΣ | μι | ΦΛΑΝΤΖΑ | ΕΝΑ | σι | ντο | ρε | μεγάλο | |||
1FFL-12 | 1,3 / 16X12 | 3/4 " | O018 | O214 | 17 | 6.73 | 38.1 | 31.7 | 45.7 | ||
1FFL-16 | 1.7 / 16 "Χ12 | 1 " | O021 | O219 | 17.5 | 8 | 44.4 | 38 | 47.8 | ||
1FFL-20 | 1.11 / 16 "Χ12 | 1.1 / 4 " | O025 | O222 | 17.5 | 8 | 50.8 | 43 | 47 | ||
1FFL-24 | 2 "Χ12 | 1.1 / 2 " | O029 | O225 | 17.5 | 8 | 60.3 | 50 | 49.5 | ||
