Τύποι προϊόντων: 1JFS9 Υδραυλικά εξαρτήματα προσαρμογέα φλάντζας
Πρότυπα βιομηχανίας: ISO 6162, SAE J518, SAE J514, ISO 8434-2
Σύνδεση Ε με στυλ F: 90 ° ELBOW JIC MALE 74 ° ΚΕΦΑΛΑΙΟ ΣΕΙΡΑΣ / S-SERIES ISO 6162-2
Σχήμα: Αγκώνας
Πίεση λειτουργίας: Ο κωδικός SAE 61 είναι 2,5 έως 31,5 Mpa. Ο κωδικός SAE 62 είναι 40 Mpa.
Υλικά εξαρτήματος: Ορείχαλκος; Χάλυβας άνθρακα. Ανοξείδωτο ατσάλι
Εφαρμογή: Γεωργικός Εξοπλισμός, Διαδικασία Αυτοκινήτων, Χημική Μεταφορά, Εξοπλισμός Κατασκευής, Μεταφορά Καυσίμων, Υδραυλική, Εξοπλισμός Παραγωγής, Ναυτιλία, Χειρισμός Υλικών, Κινητός Εξοπλισμός, πετρελαιοφόρο, Συσκευασία, Μεταφορές

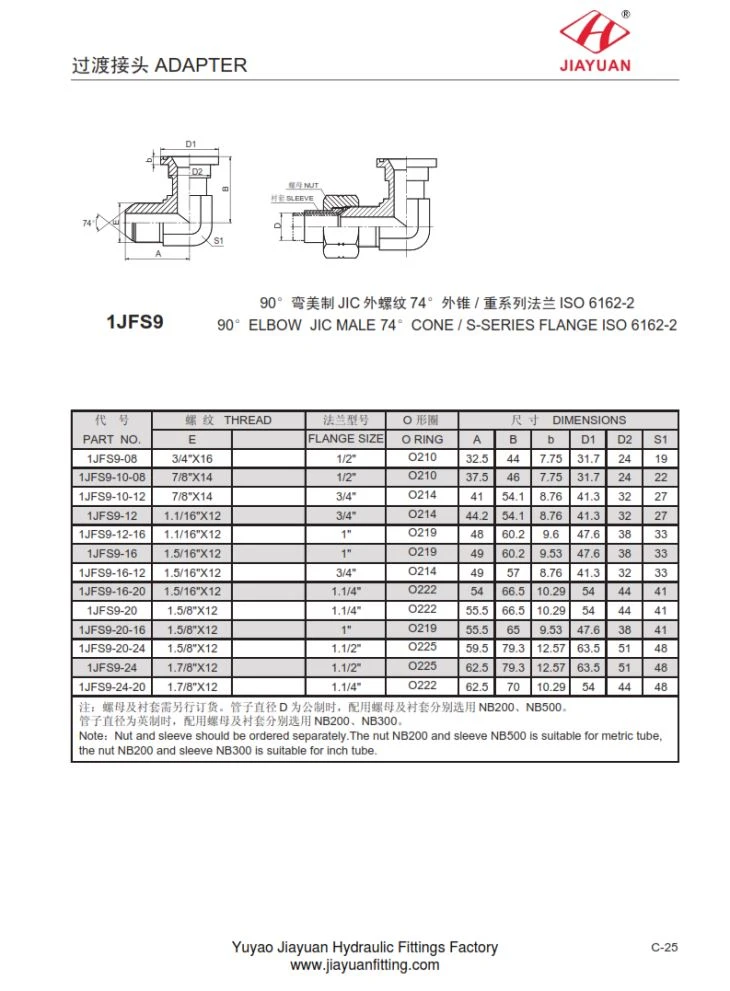

Αγκώνα 1JFS9 74 Προσαρμογέας φλάντζας σειράς ISO ISO 6162 Διάσταση πίνακα διαστάσεων μεγέθους ως εξής
ΜΕΡΟΣ ΟΧΙ. | ΝΗΜΑ | Ο | ΔΙΑΣΤΑΣΕΙΣ | |||||||
μι | ΑΡΙΘΜΟΣ ΑΝΟΙΓΜΑΤΟΣ | O RING | ΕΝΑ | σι | σι | D1 | D2 | S1 | ||
1JFS9-08 | 3/4 "Χ16 | 1/2 " | O210 | 32.5 | 44 | 7.75 | 31.7 | 24 | 19 | |
1JFS9-10-08 | 7/8 "Χ14 | 1/2 " | O210 | 37.5 | 46 | 7.75 | 31.7 | 24 | 22 | |
1JFS9-10-12 | 7/8 "Χ14 | 3/4 " | O214 | 41 | 54.1 | 8.76 | 41.3 | 32 | 27 | |
1JFS9-12 | 1.1 / 16 "Χ12 | 3/4 " | O214 | 44.2 | 54.1 | 8.76 | 41.3 | 32 | 27 | |
1JFS9-12-16 | 1.1 / 16 "Χ12 | 1 " | O219 | 48 | 60.2 | 9.6 | 47.6 | 38 | 33 | |
1JFS9-16 | 1,5 / 16 "Χ12 | 1 " | O219 | 49 | 60.2 | 9.53 | 47.6 | 38 | 33 | |
1JFS9-16-12 | 1,5 / 16 "Χ12 | 3/4 " | O214 | 49 | 57 | 8.76 | 41.3 | 32 | 33 | |
1JFS9-16-20 | 1,5 / 16 "Χ12 | 1.1 / 4 " | O222 | 54 | 66.5 | 10.29 | 54 | 44 | 41 | |
1JFS9-20 | 1,5 / 8 "Χ12 | 1.1 / 4 " | O222 | 55.5 | 66.5 | 10.29 | 54 | 44 | 41 | |
1JFS9-20-16 | 1,5 / 8 "Χ12 | 1 " | O219 | 55.5 | 65 | 9.53 | 47.6 | 38 | 41 | |
1JFS9-20-24 | 1,5 / 8 "Χ12 | 1.1 / 2 " | O225 | 59.5 | 79.3 | 12.57 | 63.5 | 51 | 48 | |
1JFS9-24 | 1.7 / 8 "Χ12 | 1.1 / 2 " | O225 | 62.5 | 79.3 | 12.57 | 63.5 | 51 | 48 | |
1JFS9-24-20 | 1.7 / 8 "Χ12 | 1.1 / 4 " | O222 | 62.5 | 70 | 10.29 | 54 | 44 | 48 |
