Κατάλογος BSP εξαρτημάτων είναι popluare στο Ηνωμένο Βασίλειο, την Ιρλανδία, τον Καναδά, τις ΗΠΑ κλπ.
Όλα τα εξαρτήματα κώνου BSP 60 εξηγούνται από το πρότυπο BS5200 ίσο με το πρότυπο ISO 8434-6.
Το μέγεθος του διαγράμματος μεγέθους σπειρώματος BSPP είναι G 1/8, G 1/4, G 1/2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 1/2, G3 κ.λπ.
Το BSP είναι βρετανικό πρότυπο σωλήνα με σχήμα νήματος 55 μοίρες.
Το νήμα BSPP είναι σύμφωνα με τα πρότυπα ISO 228 και AS 1722.2.
Οδηγός σπειρώματος BSPP σε πολλούς τύπους στεγανοποίησης, όπως υποδοχή σωλήνα BSPP 60 ° προς υποδοχή σωλήνα, θύρα BSPP με στεγανοποιημένη στεγανοποίηση, θύρα BSPP με σφραγίδα ED, BSPP ή δακτύλιο συγκράτησης G τύπου, ρυθμιζόμενο μπαμπάκι BSPP τύπου H, σφραγίδα Τύπου Β.
Οι προσαρμογείς προσαρμογής σωλήνων BSPP σε πολλά άκρα όπως αρσενικό BSPT, αρσενικό ORFS, αρσενικό ISO 6149-3, JIC αρσενικό 74 κώνου, Komatsu metric 60 κώνου, αρσενικό NPT, SAE ORB ISO 11926-3, 37cone, ORFS θηλυκό κλπ.

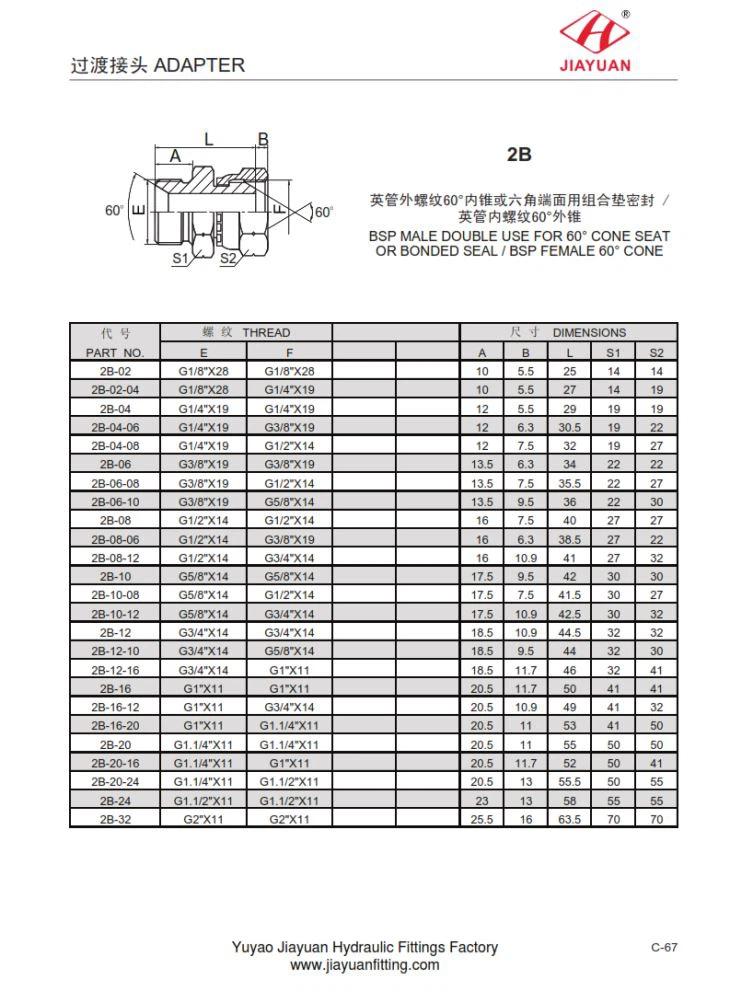

2B BSP ΑΝΔΡΙΚΟ ΔΙΠΛΗΣ ΧΡΗΣΗΣ ΓΙΑ ΣΤΕΓΝΩΤΕΣ ΣΤΟ 60 ° ΣΤΟΙΧΕΙΟ Ή ΜΠΡΟΣΤΙΝΗ ΣΦΡΑΓΙΔΑ / BSP ΘΗΚΗ 60 ° CONE Διαστάσεις εξαρτημάτων Διάγραμμα μεγέθους ως εξής:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||
μι | φά | ΕΝΑ | σι | μεγάλο | S 1 | S 2 | ||
2 Β - 02 | G 1/8 " Χ 28 | G 1/8 " Χ 28 | 10 | 5.5 | 25 | 14 | 14 | |
2 B - 02 - 04 | G 1/8 " Χ 28 | G 1/4 " Χ 19 | 10 | 5.5 | 27 | 14 | 19 | |
2 Β - 04 | G 1/4 " Χ 19 | G 1/4 " Χ 19 | 12 | 5.5 | 29 | 19 | 19 | |
2 B - 04 - 06 | G 1/4 " Χ 19 | G 3/8 " Χ 19 | 12 | 6.3 | 30.5 | 19 | 22 | |
2 Β - 04 - 08 | G 1/4 " Χ 19 | G 1/2 " Χ 14 | 12 | 7.5 | 32 | 19 | 27 | |
2 Β - 06 | G 3/8 " Χ 19 | G 3/8 " Χ 19 | 13.5 | 6.3 | 34 | 22 | 22 | |
2 Β - 06 - 08 | G 3/8 " Χ 19 | G 1/2 " Χ 14 | 13.5 | 7.5 | 35.5 | 22 | 27 | |
2 Β - 06 - 10 | G 3/8 " Χ 19 | G 5/8 " Χ 14 | 13.5 | 9.5 | 36 | 22 | 30 | |
2 Β - 08 | G 1/2 " Χ 14 | G 1/2 " Χ 14 | 16 | 7.5 | 40 | 27 | 27 | |
2 Β - 08 - 06 | G 1/2 " Χ 14 | G 3/8 " Χ 19 | 16 | 6.3 | 38.5 | 27 | 22 | |
2 Β - 08 - 12 | G 1/2 " Χ 14 | G 3/4 " Χ 14 | 16 | 10.9 | 41 | 27 | 32 | |
2 Β - 10 | G 5/8 " Χ 14 | G 5/8 " Χ 14 | 17.5 | 9.5 | 42 | 30 | 30 | |
2 Β - 10 - 08 | G 5/8 " Χ 14 | G 1/2 " Χ 14 | 17.5 | 7.5 | 41.5 | 30 | 27 | |
2 Β - 10-12 | G 5/8 " Χ 14 | G 3/4 " Χ 14 | 17.5 | 10.9 | 42.5 | 30 | 32 | |
2 Β - 12 | G 3/4 " Χ 14 | G 3/4 " Χ 14 | 18.5 | 10.9 | 44.5 | 32 | 32 | |
2 Β - 12 - 10 | G 3/4 " Χ 14 | G 5/8 " Χ 14 | 18.5 | 9.5 | 44 | 32 | 30 | |
2 Β - 12 - 16 | G 3/4 " Χ 14 | G 1 " Χ 11 | 18.5 | 11.7 | 46 | 32 | 41 | |
2 Β - 16 | G 1 " Χ 11 | G 1 " Χ 11 | 20.5 | 11.7 | 50 | 41 | 41 | |
2 Β - 16 - 12 | G 1 " Χ 11 | G 3/4 " Χ 14 | 20.5 | 10.9 | 49 | 41 | 32 | |
2 Β - 16 - 20 | G 1 " Χ 11 | G 1,1 / 4 " Χ 11 | 20.5 | 11 | 53 | 41 | 50 | |
2 Β - 20 | G 1,1 / 4 " Χ 11 | G 1,1 / 4 " Χ 11 | 20.5 | 11 | 55 | 50 | 50 | |
2 Β - 20 - 16 | G 1,1 / 4 " Χ 11 | G 1 " Χ 11 | 20.5 | 11.7 | 52 | 50 | 41 | |
2 Β - 20 - 24 | G 1,1 / 4 " Χ 11 | G 1,1 / 2 " Χ 11 | 20.5 | 13 | 55.5 | 50 | 55 | |
2 Β - 24 | G 1,1 / 2 " Χ 11 | G 1,1 / 2 " Χ 11 | 23 | 13 | 58 | 55 | 55 | |
2 Β - 32 | G 2 " Χ 11 | G 2 " Χ 11 | 25.5 | 16 | 63.5 | 70 | 70 | |
