BSPP αρσενικό σε BSPP περιστρεφόμενο θηλυκό αγκώνα εξαρτήματα συνδετήρων
Όλα τα εξαρτήματα κώνων BSP 60 εξηγούνται από BS5200 ίσα με το πρότυπο ISO 8434-6.
Οδηγός νημάτων BSPP σε πολλούς τύπους σφράγισης όπως ο bspp 60°cone to seat tube connector, λιμένας BSPP με τη συνδεμένη σφραγίδα, λιμένας BSPP με τη σφραγίδα ED, BSPP oring + διατηρώντας τον τύπο δαχτυλιδιών G, τύπος BSPP o-ring διευθετήσιμος τύπος Sael H, BSPP που κόβει τη σφραγίδα προσώπου τύπος Β.
Προσαρμογείς τοποθέτησης σωλήνων BSPP σε πολλές άκρες όπως το αρσενικό BSPT, orfs αρσενικό, μετρικό ISO 6149-3 στήριγμα, JIC αρσενικό 74 κώνος, metric 60 κώνος, αρσενικό NPT, SAE ORB ISO 11926-3 συναρμολογήσεις, σωλήνας άκρη-συγκόλλησης, JIC θηλυκό 37cone, ORFS κ.λπ.

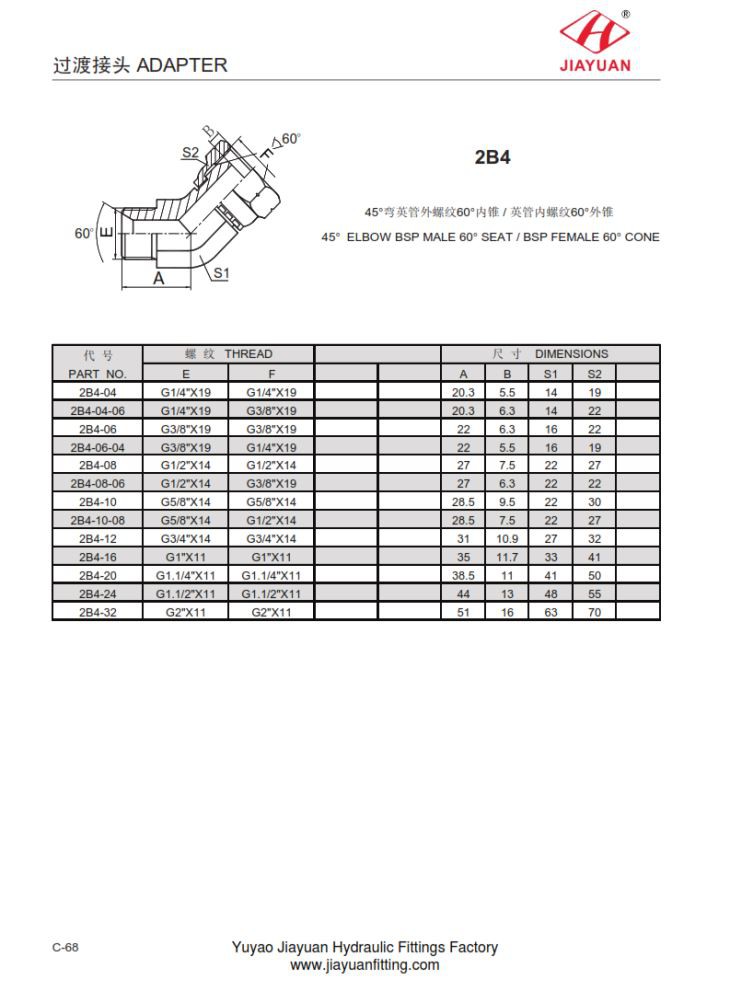

2B4 45 ΑΓΚΏΝΑ BSP ΑΡΣΕΝΙΚΌ 60° SEAT / BSP ΘΗΛΥΚΌ 60° CONE Εξαρτήματα διαστάσεις μέγεθος διάγραμμα ως εξής:
PaRT NO. | THrEaD | ΔημENSIONs | ||||||
E | F | A | B | S1 | S2 | |||
2B4-04 | G1/4"X19 | G1/4"X19 | 20.3 | 5.5 | 14 | 19 | ||
2B4-04-06 | G1/4"X19 | G3/8"X19 | 20.3 | 6.3 | 14 | 22 | ||
2B4-06 | G3/8"X19 | G3/8"X19 | 22 | 6.3 | 16 | 22 | ||
2B4-06-04 | G3/8"X19 | G1/4"X19 | 22 | 5.5 | 16 | 19 | ||
2B4-08 | G1/2"X14 | G1/2"X14 | 27 | 7.5 | 22 | 27 | ||
2B4-08-06 | G1/2"X14 | G3/8"X19 | 27 | 6.3 | 22 | 22 | ||
2B4-10 | G5/8"X14 | G5/8"X14 | 28.5 | 9.5 | 22 | 30 | ||
2B4-10-08 | G5/8"X14 | G1/2"X14 | 28.5 | 7.5 | 22 | 27 | ||
2B4-12 | G3/4"X14 | G3/4"X14 | 31 | 10.9 | 27 | 32 | ||
2B4-16 | G1"X11 | G1"X11 | 35 | 11.7 | 33 | 41 | ||
2B4-20 | G1.1/4"X11 | G1.1/4"X11 | 38.5 | 11 | 41 | 50 | ||
2B4-24 | G1.1/2"X11 | G1.1/2"X11 | 44 | 13 | 48 | 55 | ||
2B4-32 | G2"X11 | G2"X11 | 51 | 16 | 63 | 70 | ||
