Η διάσταση των υδραυλικών φλάντζων είναι σύμφωνη με τη σύνδεση φλάντζας 4-μπουλονιών SAE J518 και ISO 6162, τα άκρα των εξαρτημάτων έχουν σχεδιαστεί με άκρο εύκαμπτου σωλήνα με πτερύγια, σύνδεσμος σωλήνα ISO 8434, συγκόλληση υποδοχής και συγκόλληση με γόνατο, Θύρα θηλυκού όπως Metric, BSPP, UNF , Συνδέσεις θύρας NPT, BSPT.

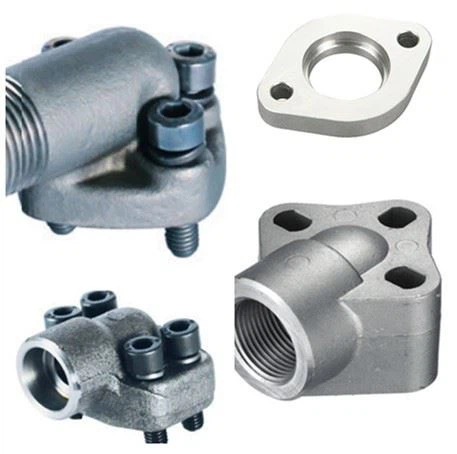

υδραυλικά εξαρτήματα φλάντζας ως εξής:
Υδραυλικά εξαρτήματα μπλοκ φλάντζας που ονομάζονται επίσης εξαρτήματα φλάντζας μπλοκ sae 4-μπουλονιών, έχει σχεδιαστεί με διαστάσεις αυλακιού δακτυλίου φλάντζας sae, διαστάσεις επίπεδης θύρας φλάντζας sae, άκρο φλάντζας φλάντζας έχει σχεδιαστεί με θύρα SAE ORB, θύρα NPT, θύρα BSPP, υποδοχή τύποι συγκόλλησης και συγκόλλησης.
Υδραυλικά εξαρτήματα εύκαμπτου σωλήνα φλάντζας που ονομάζονται επίσης εξαρτήματα σωληνώσεων κεφαλής φλάντζας, συναρμολογούνται με μισά τμήματα φλάντζας. Η κεφαλή φλάντζας SAE έχει σχεδιαστεί με διαστάσεις αυλακιού ο-δακτυλίου, συμπεριλαμβανομένης της πίεσης λειτουργίας 3000 psi και 6000 psi, το άκρο του σωλήνα έχει σχεδιαστεί με interlock 9000 psi, εύκαμπτο σωλήνα 6000psi , εύκαμπτος σωλήνας 3000 psi. υπάρχουν φλάντζες λαστιχένιου σωλήνα δύο τεμαχίων και εξαρτήματα φλάντζας μάνικας τεμαχίου για διάφορες κατασκευές υδραυλικών σωλήνων.
Τα υδραυλικά εξαρτήματα σωληνώσεων φλάντζας που ονομάζονται επίσης προσαρμογείς φλάντζας sae, συναρμολογούνται με σφιγκτήρες φλάντζας sae. Η κεφαλή φλάντζας SAE έχει σχεδιαστεί με διαστάσεις αυλακιού o-ring. Τα άκρα των σωληνώσεων φλάντζας διατίθενται σε θύρα ευθείας σπείρας SAE ORB, μετρικό, BSPP και UNF. θύρα κωνικού νήματος NPT, BSPT. σχήματα έχουν ευθεία, αγκώνα, σταυρό, μπλουζάκι κλπ. Για να συνδέσετε υδραυλικές σωληνώσεις, υδραυλικές σωληνώσεις, υδραυλικό συγκρότημα εύκαμπτου σωλήνα. τύπος πίεσης λειτουργίας έχουν προσαρμογείς φλάντζας κωδικού 62 και προσαρμογείς φλάντζας κωδικού 61.

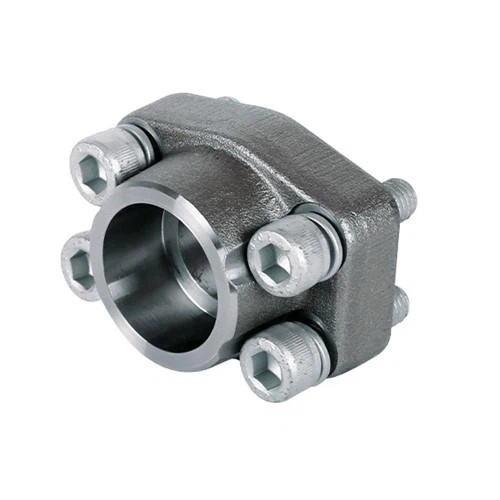

Υδραυλικά εξαρτήματα συγκόλλησης φλάντζας που ονομάζονται επίσης εξαρτήματα φλάντζας συγκόλλησης sae, σύνδεση σωλήνα συγκόλλησης. Η κεφαλή φλάντζας SAE είναι από τυποποιημένο σχεδιασμό ISO 6162, τα άκρα των εξαρτημάτων συγκόλλησης είναι διαθέσιμα σε συγκόλληση υποδοχής, συνδέσεις συγκόλλησης με άκρη. Συναρμολογείται με σφιγκτήρα φλάντζας SAE με σύσφιξη 4 μπουλονιών .
Τύποι υλικών υδραυλικών εξαρτημάτων φλάντζας και προσαρμογέα sae:
Υδραυλικά εξαρτήματα φλάντζας σωλήνα από ανοξείδωτο χάλυβα
Υδραυλικοί υδραυλικοί προσαρμογείς φλάντζας sae
Πρότυπα υδραυλικών εξαρτημάτων φλάντζας
Οι συνδέσεις φλάντζας 4-μπουλονιών που συμμορφώνονται με SAE J518 και ISO 6162-1 και -2 είναι αποδεδειγμένες, χωρίς διαρροές συνδέσεις, ειδικά κατάλληλες για μεγαλύτερα μεγέθη, υψηλότερες πιέσεις και συναρμολόγηση σε στενά σημεία. Οι συνδέσεις θύρας με σπείρωμα όπως ο δακτύλιος ευθείας σπείρας SAE και το ISO 6149 είναι εύκολες στη συναρμολόγηση και παρέχουν 6000 psi και υψηλότερη ικανότητα πίεσης έως το μέγεθος
12 (Μ27). Πέρα από αυτό το μέγεθος η βαθμολογία πίεσης αρχίζει να μειώνεται και οι ροπές συναρμολόγησης αυξάνονται γρήγορα. Οι συνδέσεις της θύρας φλάντζας με 4 μπουλόνια παρέχουν δυνατότητα σύνδεσης μεγαλύτερων μεγεθών και δυνατότητας υψηλότερης πίεσης σε λογικές ροπές συναρμολόγησης
Βίντεο εισαγωγών υδραυλικών εξαρτημάτων φλάντζας:
Αν δεν βρείτε αυτό που χρειάζεστε, στείλτε email στο jyray@72338.com
Εργασία υδραυλικής σύνδεσης φλάντζας
Η σύνδεση φλάντζας τεσσάρων μπουλονιών (SAE J518) είναι μια αποδεδειγμένη σύνδεση χωρίς διαρροές, ιδιαίτερα κατάλληλη για μεγαλύτερα μεγέθη. Ως αποτέλεσμα, έχει επιτύχει παγκόσμια αποδοχή.
Η επιτυχία των συνδέσεων είναι στην απλότητά της. Πρόκειται για ένα στατικό στεγανοποιητικό προσώπου που χρησιμοποιεί δακτύλιο Ο υψηλής απόστασης για τη στεγανοποίηση και τους σφιγκτήρες και τα μπουλόνια για τη συγκράτηση ισχύος όπως φαίνεται στο Σχ. L3. Εναλλακτικά, μια συγκολλημένη πλάκα στεγανοποίησης βρίσκεται μεταξύ της όψης θυρίδας και της επίπεδης όψης ενός μηχανικά διαμορφωμένου φλαντζωτού σωλήνα όπως φαίνεται στο Σχ. L4 για να επιτευχθούν τα ίδια αποτελέσματα.
Το στεγανοποιητικό δακτύλιο (Ο-δακτύλιος) συμπιέζεται μεταξύ του πυθμένα της αυλάκωσης στην κεφαλή της φλάντζας και της επίπεδης επιφάνειας της θύρας ή της βάσης φλάντζας, παρέχοντας μια αξιόπιστη μαλακή σφράγιση. Η εναλλακτική πλάκα στεγανοποίησης έχει ένα στεγανοποιημένο λαστιχένιο σφράγισμα υψηλής διάρκειας στο εσωτερικό άκρο, το οποίο συμπιέζεται μεταξύ των δύο επίπεδων επιφανειών, παρέχοντας μια απαλή σφράγιση με την ίδια αξιοπιστία. Μια επαφή από μέταλλο σε μέταλλο στην εξωτερική όψη της φλάντζας με την πρόσοψη της θύρας εμποδίζει τη σφράγιση από εξώθηση υπό πίεση. Αυτή η επαφή από μέταλλο σε μέταλλο διατηρείται από τη δύναμη σύσφιξης που παρέχεται σφίγγοντας τα μπουλόνια μέσω των σφιγκτήρων.
Αυτός ο απλός σχεδιασμός παρέχει πολλά πλεονεκτήματα σε σχέση με τις συνδέσεις με θύρες με σπείρωμα, όπως NPTF, SAE, BSPP, ISO 6149 κ.λπ., σε μεγαλύτερα μεγέθη:
• Δυνατότητα σύνδεσης σωλήνα OD έως 5 ιντσών (κωδικός 61 μόνο)
• Απαιτείται πολύ χαμηλότερη ροπή σύσφιγξης από τα τέσσερα μπουλόνια σε σύγκριση με εκείνη που απαιτείται για το αντίστοιχο μέγεθος σπείρωμα
• Λιγότερη ροπή σύσφιξης σημαίνει μικρότερα κλειδιά και διάκενα ταλάντευσης κλειδιού - παρέχοντας ευκολία συναρμολόγησης σε στενά σημεία
• Δυνατότητα έως 6000 psi έως 2 "(μόνο κωδικός 62)
• Ενιαίο σημείο στεγανοποίησης μεταξύ του συγκροτήματος σωλήνα / σωλήνα / σωλήνα και της θύρας
• Ευκολία αποσυναρμολόγησης με χρήση σφιγκτήρων
Η σύνδεση έχει ένα μειονέκτημα που απαιτεί μεγαλύτερη περιοχή (foot print) στο εξάρτημα από μια αντίστοιχη σπειροειδή θύρα.
