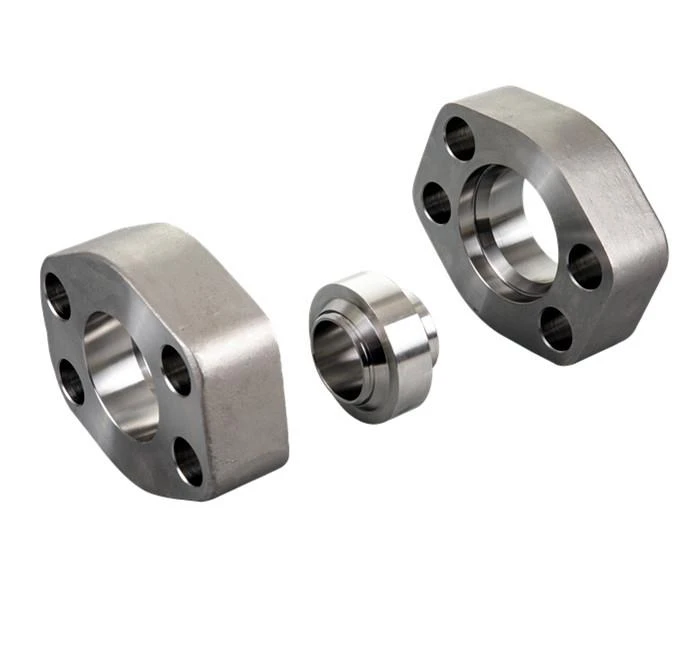

Σύστημα σύνδεσης φλάντζας SAE 37
37 ° Σύνδεση φλάντζας φλάντζας Το σύστημα βασίζεται στο άνοιγμα των άκρων του σωλήνα στους 37˚ και στους σφιγκτήρες φλάντζας φλάντζας και στους εσωτερικούς κώνους. Πρόσωπο δακτυλίου O σε κώνο 37 μοιρών με στεγανοποιητικό δακτύλιο ο, ζευγαρώνοντας σε επίπεδο κωνικό πρόσωπο (κεφαλή αντίθετης φλάντζας). Και οι δύο εσωτερικοί κώνοι έχουν εφεδρική στεγανοποίηση δακτυλίων ο.
Αυτή η σύνδεση φλάντζας φωτοβολίδας χρησιμοποιείται σε εφαρμογές υψηλής και μέσης πίεσης, θα βρείτε σε αυτούς τους κλάδους όπως η ναυπηγική και η υπεράκτια, τα μέταλλα& Ορυχεία, Μηχανήματα κατασκευής. Το σύστημα φλάντζας φλάντζας είναι επίσης κατάλληλο για υδραυλικά, λιπαντικά, υδρογονάνθρακες, αέρα υψηλής πίεσης, γραμμές καθαρισμού νερού υψηλής πίεσης κ.λπ.
Το σύστημα φλάντζας 37 με φλάντζα χρησιμοποιεί αυτήν την τεχνολογία σχηματισμού τροχιακού σωλήνα για συγκροτήματα σωληνώσεων από εξωτερική διάμετρο 38 έως 140 mm. Προορίζεται για πάχη τοιχώματος σωλήνα έως 9 mm και βαθμολογία πίεσης έως 420 bar. Αυτό το σύστημα φλάντζας αντιστοιχεί σε μοτίβα οπών σύμφωνα με το ISO 6162–1. ΣΑΕ J518; διάτρηση μοτίβο 3000 (κωδικός 61), ISO 6162-2.
Πλεονέκτημα της σύνδεσης σύνδεσης Flare Flanges
Αντί συγκόλλησης, δεν υπάρχουν λάθη οξυγονοκολλητή.
Εξοικονομήστε κόστος τόσο χρόνο όσο και χρήματα.
Δεν υπάρχει προσωπικό οξυγονοκολλητή με προσόντα και εμπειρία.
Χωρίς ειδικό καθαρισμό
Δεν εμφανίζονται καπνοί κατά τη διάρκεια της εκτόξευσης ή της συναρμολόγησης και δεν υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης.
Τύποι συνδέσεων φλαντζών SAE ως εξής:
Φλάντζα φλάντζας σύνδεσης από σωλήνα σε σωλήνα
Φλάντζα φλάντζας σύνδεσης σωλήνα προς θύρα
