Τύποι προϊόντων: Υδραυλικές φλάντζες Εξαρτήματα προσαρμογέα SAE 1DFS-RN
Πρότυπα βιομηχανίας: ISO 6162, DIN 2353, ISO 8434-1, BS5200, SAE J514, ISO 8434-2, ISO 8434-3
Σύνδεση τύπου Ε με στυλ F: METRIC ΑΛΥΣΙΔΑ ΤΥΠΟΥ ΤΑΧΥΤΗΤΑΣ / ΣΕΙΡΑ H ΣΕΙΡΑΣ ISO 6162-2
Σχήμα: Αγκώνας, ευθεία, μπλοκ κλπ.
Πίεση λειτουργίας: Ο κωδικός SAE 61 είναι 2,5 έως 31,5 Mpa. Ο κωδικός SAE 62 είναι 40 Mpa.
Υλικά εξαρτήματος: Ορείχαλκος; Χάλυβας άνθρακα. Ανοξείδωτο ατσάλι
Εφαρμογή: Γεωργικός Εξοπλισμός, Διαδικασία Αυτοκινήτων, Χημική Μεταφορά, Εξοπλισμός Κατασκευής, Μεταφορά Καυσίμων, Υδραυλική, Εξοπλισμός Παραγωγής, Ναυτιλία, Χειρισμός Υλικών, Κινητός Εξοπλισμός, πετρελαιοφόρο, Συσκευασία, Μεταφορές

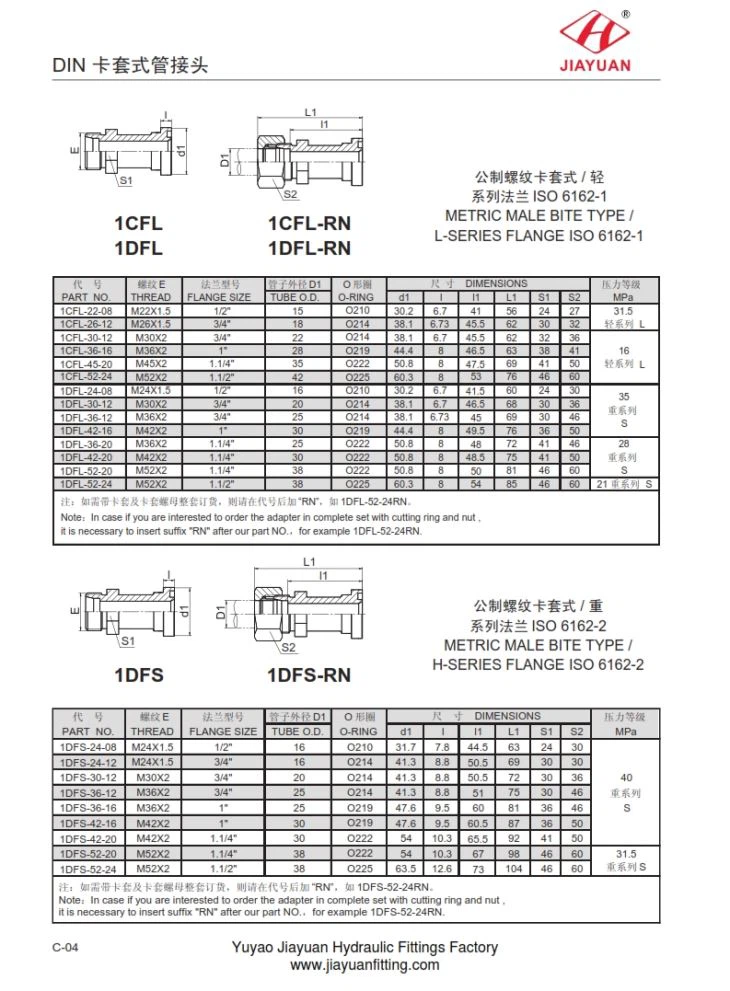

1DFS-RN μετρικού δαγκώματος τύπου φλάντζας σειράς H ISO 6162-2 Διάγραμμα πίνακα διαστάσεων μεγέθους ως εξής
ΜΕΡΟΣ ΟΧΙ. | μι ΝΗΜΑ | ΑΡΙΘΜΟΣ ΑΝΟΙΓΜΑΤΟΣ | D1 | Ο O-RING | ΔΙΑΣΤΑΣΕΙΣ | MPa | |||||
TUBE OD | d1 | μεγάλο | ll | L1 | S1 | S2 | |||||
1DFS-24-08 | M24X1.5 | 1/2 " | 16 | O210 | 31.7 | 7.8 | 44.5 | 63 | 24 | 30 | 40 μικρό |
1DFS-24-12 | M24X1.5 | 3/4 " | 16 | O214 | 41.3 | 8.8 | 50.5 | 69 | 30 | 30 | |
1DFS-30-12 | M30X2 | 3/4 " | 20 | O214 | 41.3 | 8.8 | 50.5 | 72 | 30 | 36 | |
1DFS-36-12 | M36X2 | 3/4 " | 25 | O214 | 41.3 | 8.8 | 51 | 75 | 30 | 46 | |
1DFS-36-16 | M36X2 | 1 " | 25 | O219 | 47.6 | 9.5 | 60 | 81 | 36 | 46 | |
1DFS-42-16 | M42X2 | 1 " | 30 | O219 | 47.6 | 9.5 | 60.5 | 87 | 36 | 50 | |
1DFS-42-20 | M42X2 | 1.1 / 4 " | 30 | O222 | 54 | 10.3 | 65.5 | 92 | 41 | 50 | |
1DFS-52-20 | M52X2 | 1.1 / 4 " | 38 | O222 | 54 | 10.3 | 67 | 98 | 46 | 60 | 31.5 μικρό |
1DFS-52-24 | M52X2 | 1.1 / 2 " | 38 | O225 | 63.5 | 12.6 | 73 | 104 | 46 | 60 |
