Τύποι προϊόντων: Υδραυλική φλάντζα SAE 4FL / 4FS-M
Πρότυπα βιομηχανίας: SAE J518, ISO 6162
Σύνδεση τύπου E προς F: Σωλήνας φλάντζας SAE
Σχήμα: Ευθεία
Πίεση λειτουργίας: Ο κωδικός SAE 61 είναι 2,5 έως 31,5 Mpa. Ο κωδικός SAE 62 είναι 40 Mpa.
Υλικά εξαρτήματος: Ορείχαλκος; Χάλυβας άνθρακα. Ανοξείδωτο ατσάλι
Εφαρμογή: Γεωργικός Εξοπλισμός, Διαδικασία Αυτοκινήτων, Χημική Μεταφορά, Εξοπλισμός Κατασκευής, Μεταφορά Καυσίμων, Υδραυλική, Εξοπλισμός Παραγωγής, Ναυτιλία, Χειρισμός Υλικών, Κινητός Εξοπλισμός, πετρελαιοφόρο, Συσκευασία, Μεταφορές

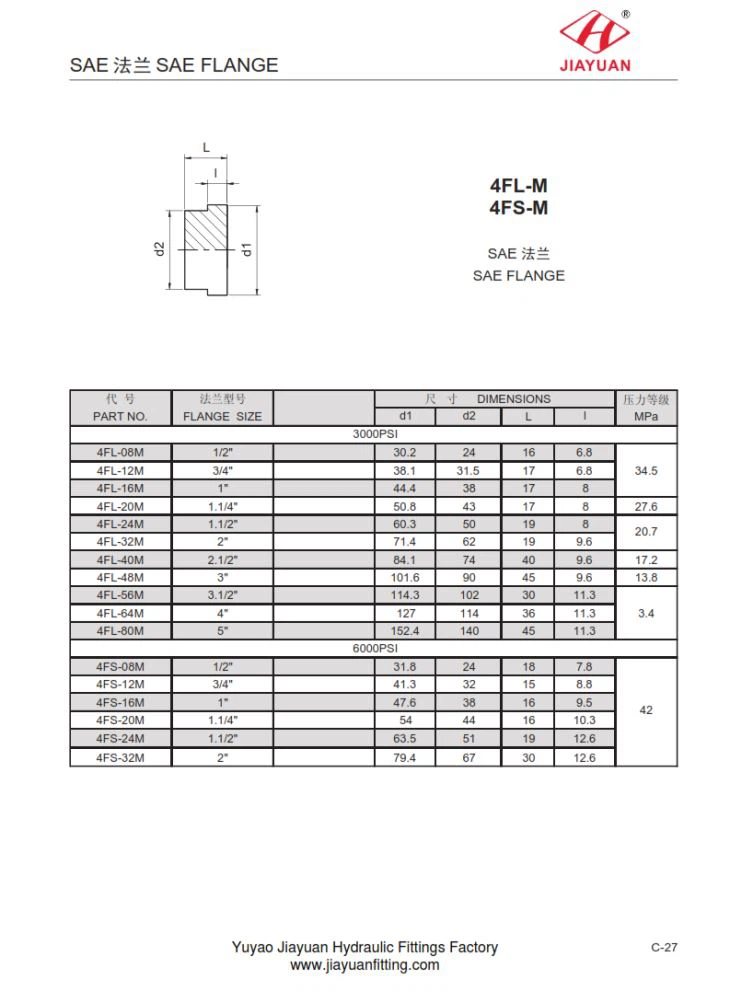

4FL / 4FS-M SAE φλάντζα Πίνακας μεγεθών μεγέθους διαστάσεων ως εξής
ΜΕΡΟΣ ΟΧΙ. | ΑΡΙΘΜΟΣ ΑΝΟΙΓΜΑΤΟΣ | ΔΙΑΣΤΑΣΕΙΣ | MPa | ||||
d1 | d2 | μεγάλο | μεγάλο | ||||
3000PSI | |||||||
4FL-08Μ | 1/2 " | 30.2 | 24 | 16 | 6.8 | 34.5 | |
4FL-12M | 3/4 " | 38.1 | 31.5 | 17 | 6.8 | ||
4FL-16M | 1 " | 44.4 | 38 | 17 | 8 | ||
4FL-20Μ | 1.1 / 4 " | 50.8 | 43 | 17 | 8 | 27.6 | |
4FL-24M | 1.1 / 2 " | 60.3 | 50 | 19 | 8 | 20.7 | |
4FL-32Μ | 2 " | 71.4 | 62 | 19 | 9.6 | ||
4FL-40M | 2.1 / 2 " | 84.1 | 74 | 40 | 9.6 | 17.2 | |
4FL-48Μ | 3 " | 101.6 | 90 | 45 | 9.6 | 13.8 | |
4FL-56Μ | 3.1 / 2 " | 114.3 | 102 | 30 | 11.3 | 3.4 | |
4FL-64M | 4 " | 127 | 114 | 36 | 11.3 | ||
4FL-80M | 5 " | 152.4 | 140 | 45 | 11.3 | ||
6000PSI | |||||||
4FS-08Μ | 1/2 " | 31.8 | 24 | 18 | 7.8 | 42 | |
4FS-12M | 3/4 " | 41.3 | 32 | 15 | 8.8 | ||
4FS-16M | 1 " | 47.6 | 38 | 16 | 9.5 | ||
4FS-20Μ | 1.1 / 4 " | 54 | 44 | 16 | 10.3 | ||
4FS-24Μ | 1.1 / 2 " | 63.5 | 51 | 19 | 12.6 | ||
4FS-32Μ | 2 " | 79.4 | 67 | 30 | 12.6 |
