Κατηγορία προϊόντων: Προσαρμογείς υδραυλικής προσαρμογής JIC για σωλήνωση σύνδεσης ρευστού
Πρότυπο προϊόντος: ISO 8434-2, SAE J514.
Υλικό: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή κράμα χαλκού.
Έξοδος σωλήνων JIC σε άλλη ακραία σύνδεση ως ακολούθως: Συγκολλητικά στεγανοποιητικά τύπου BSP τύπου Ε, G, H, εξαρτήματα σειράς ISO 6149, εξαρτήματα JIS B2351, εξαρτήματα ISO 11926 και SAE J1926 ORB, εξαρτήματα DIN 3852 και ISO 1179, εξαρτήματα ISO 9974 κ.λπ.

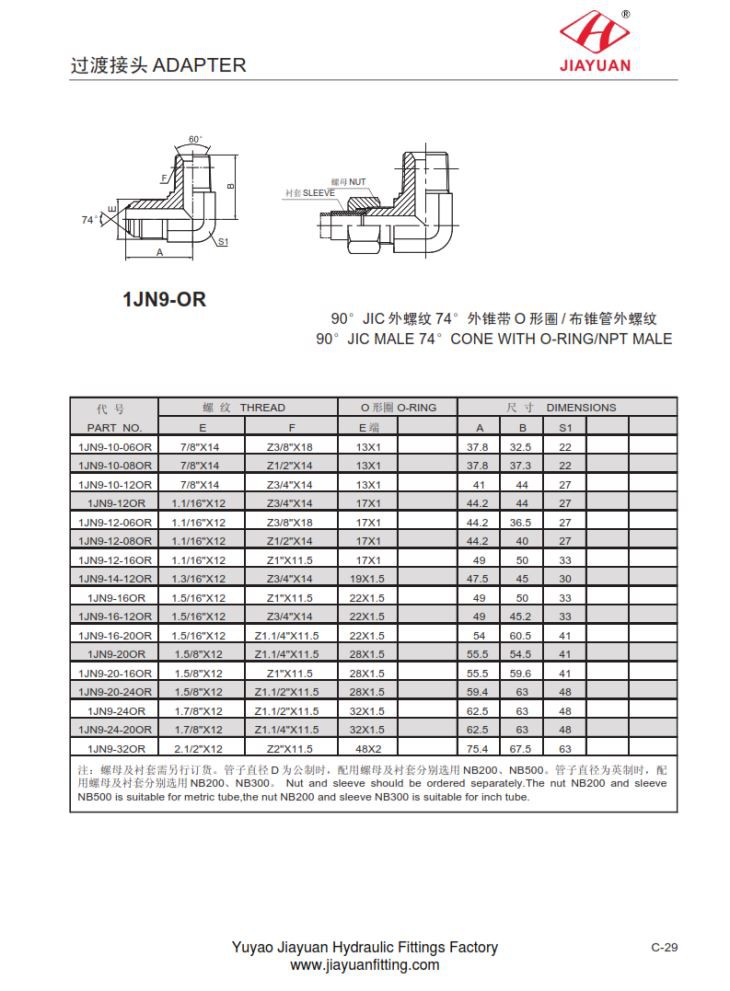

1JN9-OR 90 ° JIC ΑΝΔΡΙΚΟ 74 ° ΣΥΝΔΕΣΜΟ ΜΕ O-RING / NPT MALE Διάγραμμα διαστάσεων ως εξής:
ΜΕΡΟΣ ΟΧΙ. | ΝΗΜΑ | Ο O-RING | ΔΙΑΣΤΑΣΕΙΣ | ||||||
μι | φά | μι | ΕΝΑ | σι | S1 | ||||
1JN9-10-06OR | 7/8 "Χ14 | Z3 / 8 "Χ18 | 13Χ1 | 37.8 | 32.5 | 22 | |||
1JN9-10-08OR | 7/8 "Χ14 | Z1 / 2 "Χ14 | 13Χ1 | 37.8 | 37.3 | 22 | |||
1JN9-10-12OR | 7/8 "Χ14 | Z3 / 4 "Χ14 | 13Χ1 | 41 | 44 | 27 | |||
1JN9-12OR | 1.1 / 16 "Χ12 | Z3 / 4 "Χ14 | 17Χ1 | 44.2 | 44 | 27 | |||
1JN9-12-06OR | 1.1 / 16 "Χ12 | Z3 / 8 "Χ18 | 17Χ1 | 44.2 | 36.5 | 27 | |||
1JN9-12-08OR | 1.1 / 16 "Χ12 | Z1 / 2 "Χ14 | 17Χ1 | 44.2 | 40 | 27 | |||
1JN9-12-16ΟΡ | 1.1 / 16 "Χ12 | Z1 "Χ11.5 | 17Χ1 | 49 | 50 | 33 | |||
1JN9-14-12OR | 1,3 / 16 "Χ12 | Z3 / 4 "Χ14 | 19Χ1.5 | 47.5 | 45 | 30 | |||
1JΝ9-16ΟΡ | 1,5 / 16 "Χ12 | Z1 "Χ11.5 | 22Χ1.5 | 49 | 50 | 33 | |||
1JN9-16-12OR | 1,5 / 16 "Χ12 | Z3 / 4 "Χ14 | 22Χ1.5 | 49 | 45.2 | 33 | |||
1JN9-16-20OR | 1,5 / 16 "Χ12 | Z1.1 / 4 "Χ11.5 | 22Χ1.5 | 54 | 60.5 | 41 | |||
1JN9-20OR | 1,5 / 8 "Χ12 | Z1.1 / 4 "Χ11.5 | 28Χ1.5 | 55.5 | 54.5 | 41 | |||
1JΝ9-20-16ΟΡ | 1,5 / 8 "Χ12 | Z1 "Χ11.5 | 28Χ1.5 | 55.5 | 59.6 | 41 | |||
1JN9-20-24OR | 1,5 / 8 "Χ12 | Z1.1 / 2 "Χ11.5 | 28Χ1.5 | 59.4 | 63 | 48 | |||
1JN9-24OR | 1.7 / 8 "Χ12 | Z1.1 / 2 "Χ11.5 | 32Χ1.5 | 62.5 | 63 | 48 | |||
1JN9-24-20OR | 1.7 / 8 "Χ12 | Z1.1 / 4 "Χ11.5 | 32Χ1.5 | 62.5 | 63 | 48 | |||
1JN9-32OR | 2.1 / 2 "Χ12 | Z2 "Χ11.5 | 48Χ2 | 75.4 | 67.5 | 63 | |||
ρε NB20 0 NB50 0 NB20 0 NB30 0 Nu t και d Ελατ shoul d b e ordere d ξεχωριστά nu t NB20 0 και d Ελατ NB50 0 i s κατάλληλα για χρήση metri c σωλήνα, δηλαδή nu t NB20 0 και d Ελατ NB30 0 i s κατάλληλη για το r inc h σωλήνα . | |||||||||
