Το νήμα AN (Aerospace Standards) είναι ένας συγκεκριμένος τύπος τοποθέτησης που χρησιμοποιείται για τη σύνδεση εύκαμπτων σωλήνων και άκαμπτων μεταλλικών σωλήνων που μεταφέρουν ρευστό. Κατασκευάζεται σύμφωνα με MIL-F-5509 ανά AN (Air Force - Navy Aeronautical Standard) και AND (Air Force Navy Aeronautical Design Standard). Τα εξαρτήματα AN είναι ένα εξάρτημα φωτοβολίδας, χρησιμοποιώντας σωλήνες φλόγας 37 ° για να σχηματίσουν ένα μέταλλο-μέταλλο σφραγίδα.
Το νήμα SAE είναι Βιομηχανικά εξαρτήματα φλόγας 37 βαθμών που κατασκευάζονται για να ανταποκρίνονται στο SAE J514 / ISO-8434-2. Τα ίσια σπειρώματα είναι ανά MIL-S-8879C τώρα SAE-AS8879 .. Οι διαφορές μεταξύ του νήματος AN και SAE σχετίζονται με την κλάση και το σχήμα του σπειρώματος (πόσο σφιχτά ταιριάζουν τα νήματα) και τα μέταλλα που χρησιμοποιούνται. Ακολουθεί:
Συναρμολόγηση νήματος: 1 / 2-20 UNJF-3B
SAE Industrialfitting: 1 / 2-20 UNF-2B

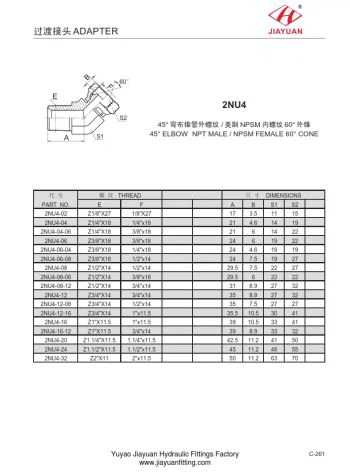

Νήματα σωλήνων NPT: Τα νήματα σωλήνων NPT είναι τα παραδοσιακά κλωστή σπειρώματα σας και χρησιμοποιούνται για 100 χρόνια. Διατίθενται σε μαύρο σίδερο και ορείχαλκο χαμηλής πίεσης, και από χάλυβα υψηλής πίεσης και από ανοξείδωτο ατσάλι. Αυτό το στυλ σύνδεσης χρησιμοποιείται σε πνευματικά συστήματα και συστήματα επεξεργασίας και υδραυλικά συστήματα
Σημειώστε ότι τα εξαρτήματα και τα εργαλεία SAE 37 ° AN και 45 ° δεν είναι εναλλάξιμα λόγω των διαφορετικών γωνιών ανάφλεξης. Η ανάμιξή τους μπορεί να προκαλέσει διαρροή στη φωτοβολίδα.
Ένα μέγεθος | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
Σωλήνας OD (ίντσες) | 1⁄8 | 3⁄16 | 1⁄4 | 5⁄16 | 3⁄8 | 1⁄2 | 5⁄8 | 3⁄4 | 1 | 11⁄4 | 11⁄2 | 13⁄4 | 2 |
Ονομαστικό αναγνωριστικό σωλήνα (ίντσες) | 1⁄8 | 3⁄16 | 1⁄4 | 5⁄16 | 3⁄8 | 1⁄2 | 5⁄8 | 3⁄4 | 1 | 11⁄4 | 11⁄2 | 13⁄4 | 2 |
Πραγματικό αναγνωριστικό σωλήνα (ίντσες, κατά προσέγγιση) | 1⁄16 | 1⁄8 | 3⁄16 | 1⁄4 | 5⁄16 | 7⁄16 | 1⁄2 | 5⁄8 | 7⁄8 | 11⁄8 | 13⁄8 | 15⁄8 | 13⁄4 |
Μέγεθος SAEthread | 5⁄16-24 | 3⁄8-24 | 7⁄16-20 | 1⁄2-20 | 9⁄16-18 | 3⁄4-16 | 7⁄8-14 | 11⁄16-12 | 15⁄16-12 | 15⁄8-12 | 17⁄8-12 | 21⁄4-12 | 21⁄2-12 |
Μέγεθος σπειρώματος σωλήνα (NPT) | 1⁄8-27 | 1⁄4-18 | 3⁄8-18 | 1⁄2-14 | 3⁄4-14 |
